【產品概述】

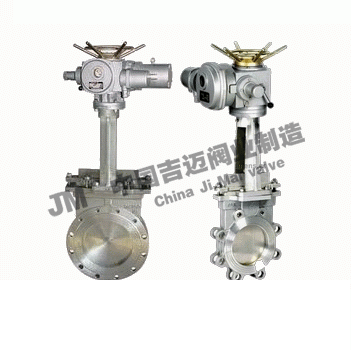

PZ973H、PZ973F、PZ973Y 電動刀型閘閥（刀閘閥）：電動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，公稱壓力 PN10~16，閥體材料為碳素鋼（PZ973H-10C~16C）、不銹鋼（PZ973F-10P~16P PZ973Y-10P~16P），具有排渣功能的的閘閥。
超短結構長度，節省材料，可使管路系統整體重量大大減輕。占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏。配有多回轉式電動裝置，使閥板作上下直線運動，實現遠程控制閥門的打開或關閉。通徑范圍：DN50~DN800，使用溫度：≤ 100℃，應用于污水、造紙、化工、煤炭、制糖等領域，特別適合于造紙行業在管道上作調節與節流使用。
【產品性能參數】
PZ973H、PZ973F、PZ973Y 型電動刀型閘閥（刀閘閥）主要性能參數
|
型號
|
PN
|
工作壓力 / MPa
|
適用溫度 / ℃
|
適用介質
|
|
PZ973H-10C
|
10~16
|
1.0~1.6
|
≤ 100
|
紙漿、污水、煤漿、灰渣水泥混合物
|
|
PZ973H-16C
|
|
PZ973F-10P
|
|
PZ973F-16P
|
|
PZ973Y-10P
|
|
PZ973Y-16P
|
【產品零部件材料】
PZ973H、PZ973F、PZ973Y 型電動刀型閘閥（刀閘閥）零部件材料
|
型號
|
材料
|
|
閥體
|
閥桿
|
密封面
|
填料
|
|
PZ973H-10C
|
WCB
|
2Cr13
|
硬質合金、聚四氟乙烯
|
V型聚四氟乙烯、柔性石墨環
|
|
PZ973H-16C
|
|
PZ973F-10P
|
ZG1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
PZ973F-16P
|
|
PZ973Y-10P
|
CF8 (304)
|
0Cr18Ni9 (304)
|
|
PZ973Y-16P
|
【產品外形及結構尺寸 (PN10)】
PZ973H、PZ973F、PZ973Y (PN10) 型電動刀型閘閥（刀閘閥）外形及結構尺寸 (mm)
|
DN
|
L
|
D
|
D1
|
D2
|
H
|
z×M
|
D0
|
|
50
|
43
|
160
|
125
|
100
|
285
|
4×M16
|
180
|
|
65
|
46
|
180
|
145
|
120
|
298
|
4×M16
|
180
|
|
80
|
46
|
195
|
160
|
135
|
315
|
4×M16
|
220
|
|
100
|
52
|
215
|
180
|
155
|
365
|
8×M16
|
220
|
|
125
|
56
|
245
|
210
|
185
|
400
|
8×M16
|
230
|
|
150
|
56
|
280
|
240
|
210
|
475
|
8×M20
|
280
|
|
200
|
60
|
335
|
295
|
365
|
540
|
8×M20
|
360
|
|
250
|
68
|
390
|
350
|
320
|
630
|
12×M20
|
360
|
|
300
|
78
|
440
|
400
|
368
|
780
|
12×M20
|
400
|
|
350
|
78
|
500
|
460
|
428
|
885
|
16×M20
|
400
|
|
400
|
102
|
565
|
515
|
482
|
990
|
16×M22
|
400
|
|
450
|
114
|
615
|
565
|
532
|
1100
|
20×M22
|
530
|
|
500
|
127
|
670
|
620
|
585
|
1200
|
20×M22
|
530
|
|
600
|
154
|
780
|
725
|
685
|
1450
|
20×M27
|
600
|
|
800
|
190
|
1010
|
950
|
898
|
2000
|
24×M30
|
680
|
【產品外形及結構尺寸 (PN16)】
PZ973H、PZ973F、PZ973Y (PN16) 型電動刀型閘閥（刀閘閥）外形及結構尺寸 (mm)
|
DN
|
L
|
D
|
D1
|
D2
|
H
|
z×M
|
D0
|
|
50
|
43
|
160
|
125
|
99
|
285
|
4×M16
|
180
|
|
65
|
46
|
185
|
145
|
120
|
295
|
4×M16
|
180
|
|
80
|
46
|
200
|
160
|
135
|
315
|
8×M16
|
220
|
|
100
|
52
|
220
|
180
|
155
|
365
|
8×M16
|
220
|
|
125
|
56
|
250
|
210
|
185
|
400
|
8×M16
|
230
|
|
150
|
56
|
285
|
240
|
210
|
475
|
8×M20
|
280
|
|
200
|
60
|
340
|
295
|
265
|
540
|
12×M20
|
360
|
|
250
|
68
|
405
|
355
|
310
|
630
|
12×M22
|
360
|
|
300
|
78
|
460
|
410
|
375
|
780
|
12×M22
|
400
|
|
350
|
78
|
520
|
470
|
435
|
885
|
16×M22
|
400
|
|
400
|
102
|
580
|
525
|
485
|
990
|
16×M27
|
400
|
|
450
|
114
|
640
|
585
|
545
|
1100
|
20×M27
|
530
|
|
500
|
127
|
715
|
650
|
609
|
1200
|
20×M30
|
530
|
|
600
|
154
|
840
|
770
|
720
|
1450
|
20×M36
|
600
|
|
800
|
190
|
1025
|
950
|
898
|
2000
|
24×M36
|
680
|
