上海吉邁閥門制造有限公司主要生產≦Q341F,Q341Y不銹鋼蝸輪法蘭球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
【產品概述】
Q341F,Q341Y不銹鋼蝸輪法蘭球閥：蝸桿傳動、法蘭連接、浮動球直通式結構形式，閥座密封面材料為PTFE、增強 PTFE塑料(Q341F)、金屬堆焊鈷基(Q341Y)，公稱壓力 PN16~PN40，閥體材料為WCB、CF8、CF8M的球閥。
【性能參數】
|
不銹鋼法蘭球閥型號
|
PN
|
工作壓力 /MPa
|
適用溫度 /℃
|
適用介質
|
|
Q341F-16C
|
16
|
1.6
|
≤180
|
水、氣、油
|
|
Q341F-25
|
25
|
2.5
|
|
Q341F-40
|
40
|
4.0
|
|
Q341Y-16C
|
16
|
1.6
|
≤425
|
水、氣、油含顆粒介質
|
|
Q341Y-25
|
25
|
2.5
|
|
Q341Y-40
|
40
|
4.0
|
|
Q341F-16P
|
16
|
1.6
|
≤180
|
硝酸類
|
|
Q341F-25P
|
25
|
2.5
|
|
Q341F-40P
|
40
|
4.0
|
|
Q341Y-16P
|
16
|
1.6
|
≤450
|
水、氣、油含顆粒介質
|
|
Q341Y-25P
|
25
|
2.5
|
|
Q341Y-40P
|
40
|
4.0
|
|
Q341F-16R
|
16
|
1.6
|
≤180
|
硝酸類
|
|
Q341F-25R
|
25
|
2.5
|
|
Q341F-40R
|
40
|
4.0
|
|
Q341Y-16R
|
16
|
1.6
|
≤450
|
水、氣、油含顆粒介質
|
|
Q341Y-25R
|
25
|
2.5
|
|
Q341Y-40R
|
40
|
4.0
|
【執行標準】
設計、制造標準：GB/T12273
結構長度標準：GB/T12221
連接法蘭標準：JB/T9.1~79.4、GB/T9113.1~9113.4
閥門檢查和試驗標準：ISO5208
【零件材料】
|
閥體
|
閥桿
|
密封面
|
填料
|
|
WCB
|
2Cr13
304
316
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
|
PTFE、增強 PTFE
|
PTFE
|
|
金屬堆焊鈷基
|
柔性石墨
|
|
CF8
|
304
|
PTFE、增強 PTFE
|
PTFE
|
|
金屬堆焊鈷基
|
柔性石墨
|
|
CF8M
|
316
|
PTFE、增強 PTFE
|
PTFE
|
|
金屬堆焊鈷基
|
柔性石墨
|
【外形尺寸】
|
DN
|
L
|
D
|
N
|
重量/kg
|
|
125
|
320
|
245
|
542
|
110
|
|
150
|
360
|
280
|
572
|
130
|
|
200
|
457
|
335
|
638
|
200
|
|
250
|
533
|
405
|
828
|
245
|
|
300
|
610
|
460
|
948
|
500
|

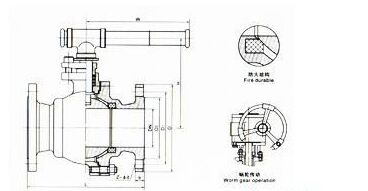

Q341F,Q341Y不銹鋼蝸輪法蘭球閥結構圖紙：
