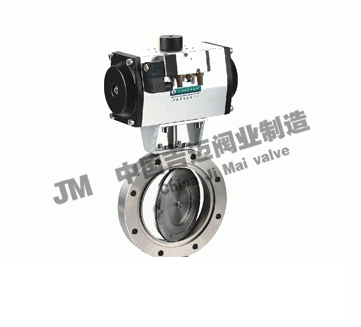

GIQ氣動真空蝶閥

產品型號：GIQ
產品口徑：DN50-DN600
產品壓力：1.6mpa
連接方式：法蘭
閥體材質：碳鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦GIQ氣動真空蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

AT系列氣動真空蝶閥是在1.3×10-5～3×105Pa的真空系統中用來開啟或隔斷氣流的閥門。
AT系列氣動真空蝶閥主要性能：
● 漏率：≤1.3×10-9Pa.M3/S；
● 適用壓力范圍：1.3×10-5Pa～3×105Pa;
● 工作溫度：氟橡膠-25℃～+150℃；
● 安裝位置：任意；
● 氣源壓力：0.4－0.6Mpa；
● 閥板兩側壓力差與閥門開、關無關；
● 壽命：≥10000次。
原理：
以電磁換向閥控制氣動執行機構，使閥桿轉動90°達到開關目的。
特點:
● 閥門能承受正壓力；
● 閥桿不上下竄動；
● 氣缸采用1/4旋轉式氣缸，角度可調 1°～5°。
主要零件材料：
體、桿、板　　　不銹鋼、碳鋼鍍鎳；
密封件　　　　氟橡膠、氟橡膠

外形連接尺寸

型號	DN	D	D0	B	N	C	H	L	E
AT-32	32	90	70	22	4	9	187	158	58
AT-40	40	100	80	22	4	9	197	158	58
AT-50	50	110	90	22	4	9	207	158	58
AT-63	63	130	110	28	4	9	227	158	58
AT-80	80	145	125	28	8	9	242	158	58
AT-100	100	165	145	28	8	9	262	158	58
AT-125	125	200	175	34	8	11	323	172	70
AT-160	150	225	200	34	8	11	348	172	70
AT-200	200	285	260	40	12	11	450	197	97
AT-250	250	335	310	45	12	11	525	248	117
AT-320	300	425	395	50	12	14	622	248	117
AT-400	400	510	480	60	16	14	733	295	138
AT-500	500	610	580	70	16	14	900	360	159
AT-600	600	750	720	80	20	14	980	370	174
AT-800	800	920	890	100	24	14	1220	410	240
AT-1000	1000	1120	1090	120	32	14	1594	580	300
AT-1250	1250	1440	1404	150	36	19	2050	736	390

真空標準：JB919

型號	DN	D	D0	B	N	C	H	L	E
AT-32	32	78	64	22	4	7	175	134	58
AT-40	40	85	70	22	4	7	183	147	58
AT-50	50	110	90	22	4	9	207	170	58
AT-63	63	125	105	28	4	9	222	187	58
AT-80	80	145	125	28	4	9	243	212	58
AT-100	100	170	145	28	4	12	268	244	58
AT-125	125	195	170	34	4	12	318	280	70
AT-150	150	220	195	34	8	12	343	317	70
AT-200	200	275	250	40	8	12	440	396	97
AT-250	250	330	300	45	8	14	520	467	117
AT-300	300	380	350	50	8	14	570	546	117
AT-400	400	500	465	60	8	18	720	695	138
AT-500	500	600	565	70	12	18	890	360	159
AT-600	600	710	670	80	12	20	960	370	174
AT-800	800	920	880	100	20	21	1220	410	240
AT-1000	1000	1140	1090	120	24	23	1604	580	300
